热球风速仪的工艺原理详解

更新时间：2025-10-14

点击次数：52

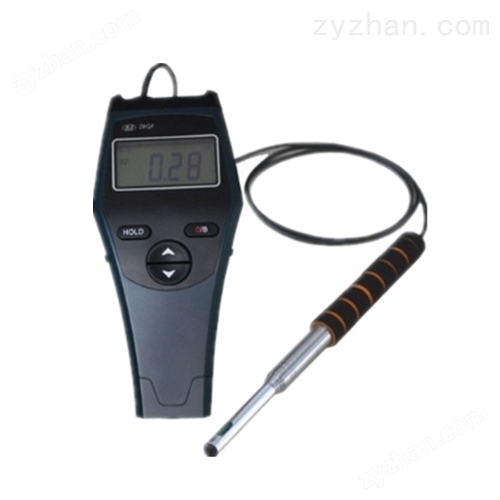

　　热球风速仪是一种基于热力学原理测量风速的精密仪器，其核心工艺原理通过加热元件与气流的热交换关系实现风速测量。

　　一、核心测量原理

　　热球风速仪采用‌强制对流散热原理‌，其测量过程基于以下物理规律：

　　‌1、热平衡方程‌：当恒定电流通过加热元件时，元件温度升高至热平衡状态，此时加热功率等于自然对流散热功率。

　　‌2、风速-散热关系‌：气流速度增加会增强强制对流散热效应，导致加热元件温度下降，这种温度变化与风速呈非线性函数关系。

　　‌3、热电偶反馈‌：温度变化通过热电偶转换为热电动势信号，经电路放大后由仪表显示风速值。

　　二、关键组件工艺

　　1、测头结构

　　‌玻璃球体‌：直径0.6-0.8mm的精密玻璃球，内部封装镍铬丝加热线圈和串联热电偶

　　‌热电偶阵列‌：采用冷端直接暴露于气流的磷铜支柱结构，确保温度响应灵敏度

　　‌微型化封装‌：通过特殊玻璃熔封工艺实现加热元件与测温元件的微型化集成

　　2、电路系统

　　‌恒流源电路‌：提供稳定的加热电流(通常0.1-1A)，确保初始热平衡状态

　　‌信号调理电路‌：包含放大、滤波和温度补偿模块，消除环境温度影响

　　‌校准系统‌：内置机械调零和满度调节旋钮，支持现场校准

　　三、工作流程

　　‌1、预热阶段‌：接通电源后，镍铬丝加热玻璃球至工作温度(通常50-100℃)

　　‌2、热平衡建立‌：当无气流时，系统达到自然对流散热平衡状态

　　‌3、风速测量‌：

　　气流通过时带走热量，玻璃球温度下降

　　热电偶输出电势变化，经电路转换为风速信号

　　仪表显示对应风速值(测量范围0.05-30m/s)

　　‌4、动态响应‌：系统热惯性小，响应时间<1秒，适合瞬时风速测量

　　四、技术特点

　　‌1、高灵敏度‌：可检测0.05m/s的微风，适合空调系统等低风速测量

　　‌2、快速响应‌：热球直径小，热容量低，动态响应快

　　‌3、宽量程比‌：量程比可达1:600，适应不同风速环境

　　‌4、温度补偿‌：通过冷端温度监测消除环境温度影响

　　‌5、微型探头‌：测头直径<1mm，可深入狭小空间测量

　　该仪器特别适用于汽车空调出风口、实验室通风系统等需要精确测量低风速的场合。使用时需注意定期校准，避免玻璃球污染影响测量精度。
